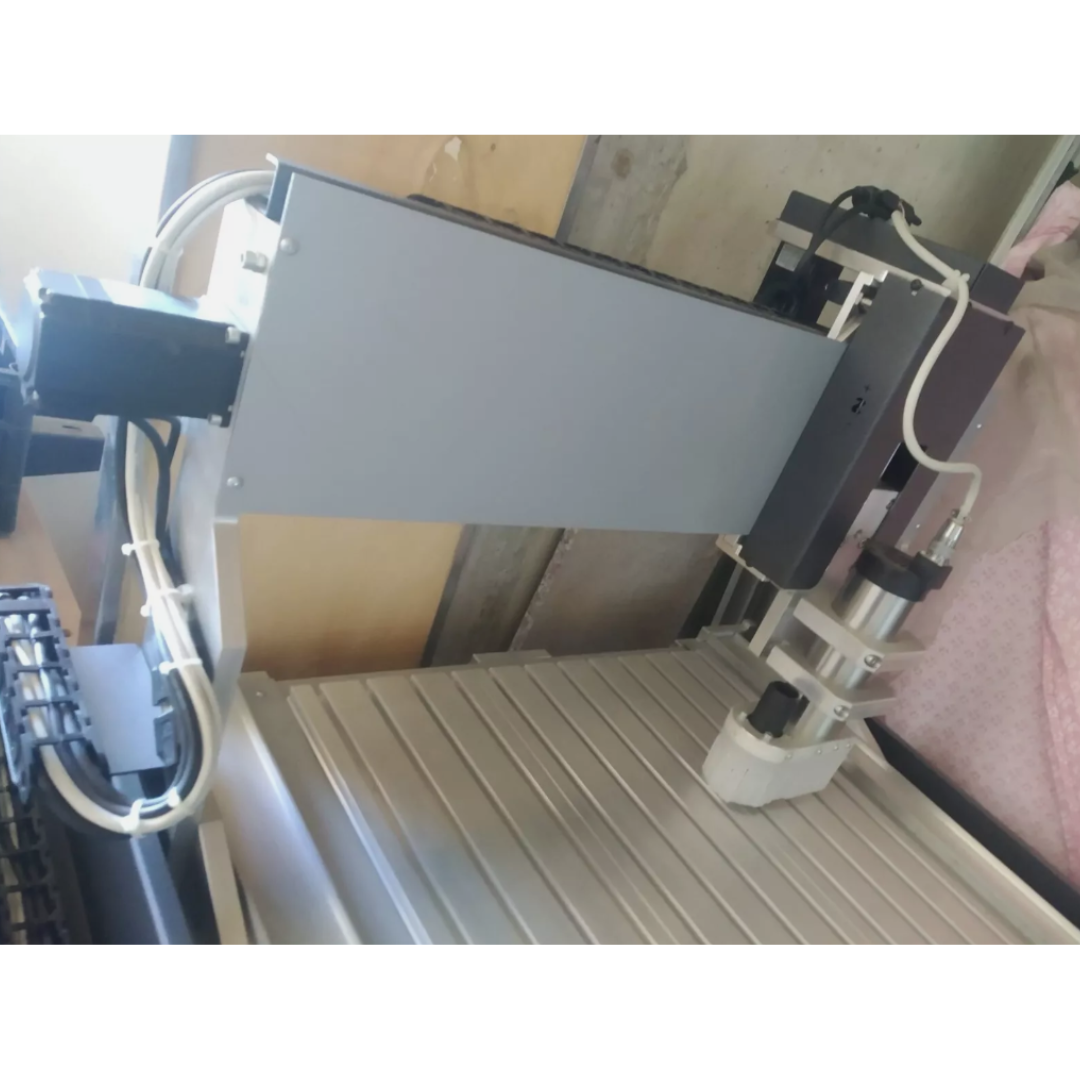

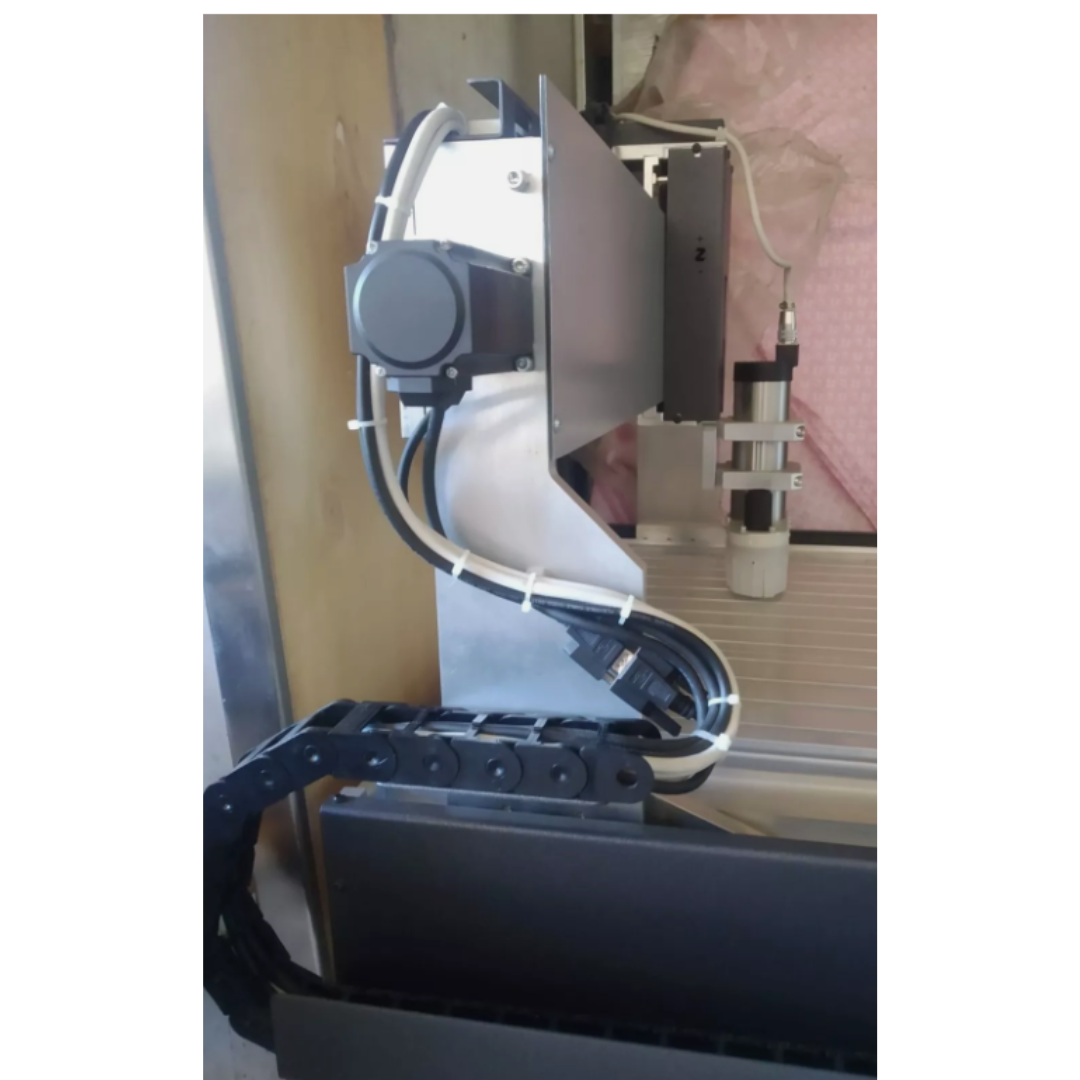

Il pantografo CNC 3 assi TECNOCNC 900 è una macchina compatta e versatile progettata per lavorazioni di precisione su diversi materiali. è dotato di mandrino con attacco ISO30 e cambio utensile manuale, controllato da logica CNC Mach3 tramite connessione USB.
Dispone di un'area di lavoro utile di 540 x 1160 mm, con corse di 900 mm (longitudinale), 600 mm (trasversale) e 200 mm (verticale), garantendo elevata precisione e ripetibilità fino a 0,02 mm.
Il mandrino, con potenza massima di 1,5 kW, lavora a velocità regolabile da 3.000 a 24.000 giri/min, ideale per lavorazioni ad alta qualità.
Grazie ai motori servo-azionati con encoder e alla velocità di rapido fino a 5.000 mm/min, il pantografo assicura affidabilità, produttività e controllo accurato.
Robusto e compatto (dimensioni 100x122x140 cm e peso 150 kg), rappresenta la soluzione ideale per aziende, officine e laboratori che necessitano di un macchinario CNC performante, semplice da usare e conforme alle normative di sicurezza.
CARATTERISTICHE TECNICHE DEL PANTOGRAFO TECNOCNC 900
-
Tipologia macchina: Pantografo CNC 3 assi con mandrino a cambio utensile manuale
-
Piano di lavoro utile: 540 mm (larghezza) x 1160 mm (lunghezza)
-
Corsa assi:
-
X (longitudinale): 900 mm ±5%
-
Y (trasversale): 600 mm ±5%
-
Z (verticale): 200 mm ±5%
-
Tensione di alimentazione: 220/230V – 50Hz – monofase
-
Tensione logica: 12 Vdc
-
Tensione servo-azionamenti: 48 Vdc
-
Motori assi: Servo azionati con encoder di posizionamento
-
Velocità massima in rapido: 5.000 mm/min
-
Risoluzione CNC (logica): 0,001 mm
-
Ripetibilità di lavoro: 0,02 mm
-
Risoluzione CNC: 0,005 mm
-
Mandrino: Elettromandrino con inverter per regolazione giri
-
Potenza mandrino: 1,5 kW
-
Range giri mandrino: 3.000 – 24.000 rpm (coppia ottimale > 6.000 rpm)
-
Attacco portautensili: ISO30
-
Logica CNC: Mach3 con connessione USB
-
Dimensioni macchina: 100 x 122 x 140 cm
-
Peso macchina: 150 kg
