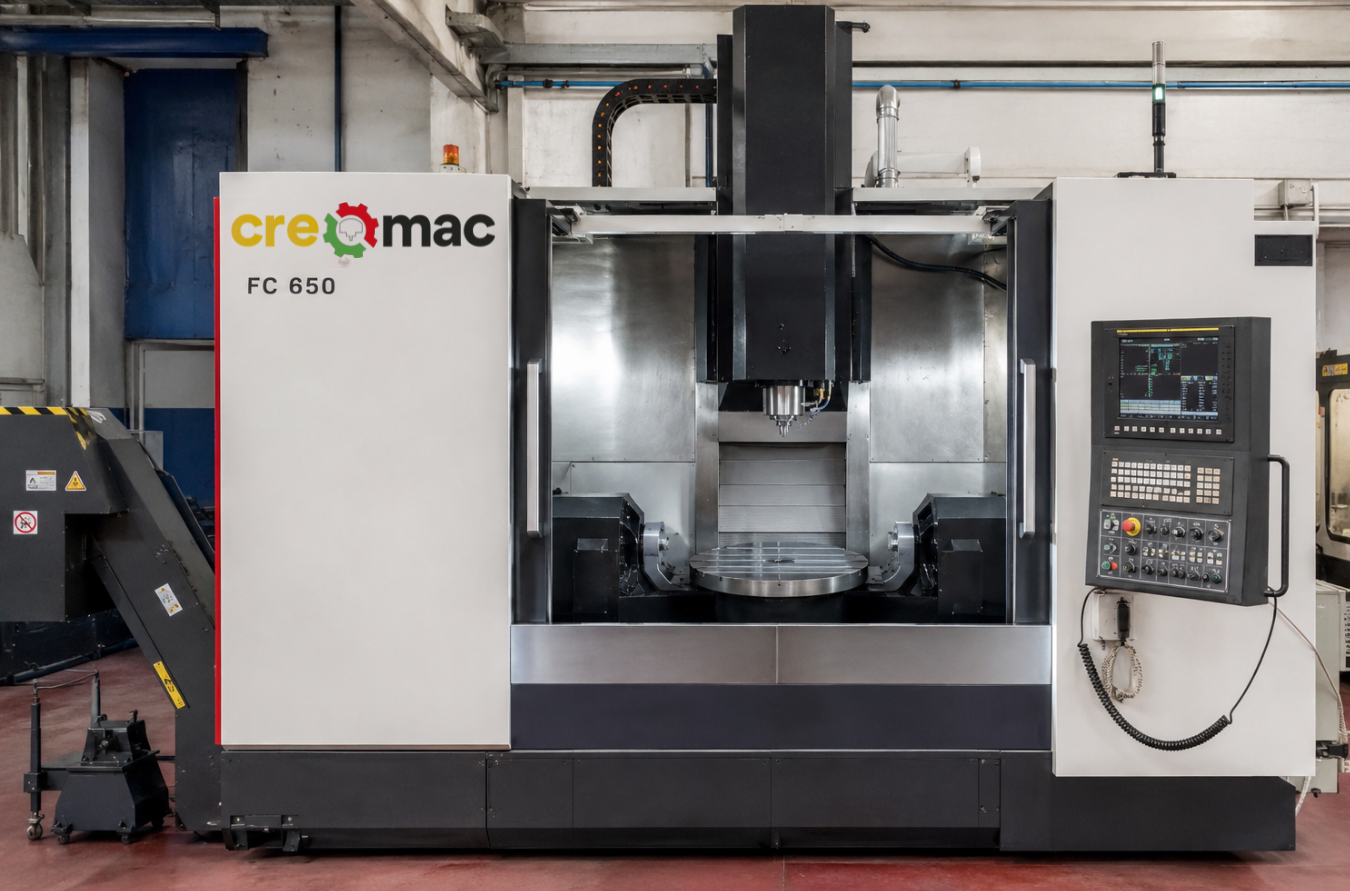

CENTRO DI LAVORO CNC A 5 ASSI CREOMAC FC 650

Cod. 0218ac9

I Centri di Lavoro CREOMAC FC 650 sono stati progettati sulla scorta delle esperienze acquisite in lunghi anni di lavoro nel settore macchine utensili. Si tratta di una macchina in esecuzione compatta, il cui corredo di base comprende un'ampia gamma di accessori adatti ai più diversi impieghi di lavorazione.

La macchina si distingue per le seguenti caratteristiche:

- elevata rigidità in virtù della costruzione robusta del basamento;

- alta potenza del mandrino e ottima capacità di fresatura grazie alla linea mandrino altamente dimensionata;

- elevata qualità di lavori di alesatura grazie all'azionamento diretto del mandrino;

- precisioni di lavorazione e qualità di finitura elevate grazie ad una progettazione attenta ed all'utilizzo di componentistica della migliore qualità;

- reazione positiva alla deriva termica tramite raffreddamento ad acqua della linea mandrino;

- tempi di posizionamento molto brevi, in virtù dell'elevata velocità di spostamento rapido ed elevati valori di accelerazione;

- elevata precisione di posizionamento e di circolarità grazie al minimo attrito delle guide lineari dei pattini a rulli precaricati e al robusto dimensionamento delle viti a sfera;

- ottimale accelerazione degli assi lineari grazie ad un adeguato rapporto tra masse e azionamenti;

- tempi truciolo-truciolo ridotti grazie al cambio utensile a camme;

- tempo di ricerca utensile ridotto grazie alla gestione Random;

- scarico razionale dei trucioli mediante scivoli ripidi e zona di lavoro compatta;

- trasportatore trucioli meccanico a piastre incernierate e impianto refrigerante;

- mantenimento ottimale della pulizia attorno alla macchina grazie alla zona di lavoro completamente chiusa;

- facilità d'uso e di comando della macchina ottenuta grazie alla filosofia di progettazione orientata alle esigenze dell'officina;

- elevata affidabilità della macchina nel tempo grazie all'alta qualità dei componenti utilizzati ed a specifici accorgimenti volti a ridurre le necessità di manutenzione;

- grande disponibilità di opzioni e configurazioni che permettono di realizzare un prodotto su misura delle specifiche necessità di ogni cliente;

- controllo numerico di ultima generazione Fanuc.

ELETTROMANDRINO

Il dimensionamento della linea mandrino, per quanto riguarda le caratteristiche di momento torcente e di velocità, è stato realizzato in considerazione delle ultimissime esperienze tecnologiche acquisite nelle operazioni di filettatura, di alesatura e di fresatura sui materiali di maggior impiego. Per questa ragione è stato scelto un elettromandrino, esente da manutenzione, il quale garantisce elevata capacità di asportazione di truciolo. Un circuito chiuso di raffreddamento ad acqua consente di ridurre la temperatura del mandrino durante le fasi di lavorazione.

Un nuovo concetto di labirinto del mandrino e l'uso in pressione nello stesso, garantisce una perfetta protezione in caso

di utilizzo di refrigerante ad alta pressione.

Al fine di garantire un rapido e preciso posizionamento del mandrino durante il cambio degli utensili, viene montato un trasduttore rotante. Un ugello per l'aria compressa incorporato nel centro del mandrino serve a mantenere pulito il cono dell'utensile prima del suo montaggio.

L'utensile viene bloccato meccanicamente mediante un pacco di molle a tazza e sbloccato pneumaticamente.

LUBRIFICAZIONE CENTRALIZZATA

L'intero sistema di lubrificazione utilizza una sola centralina. La lubrificazione automatica serve tutte le parti mobili della macchina. Ad ogni avvio della macchina e ad intervalli regolari vengono attivati degli impulsi di lubrificazione.

L'alimentazione uniforme di tutti i punti da lubrificare è controllata mediante pressostati. Le viti a ricircolo di sfere sono lubrificate con sistema aria-olio.

ASPIRATORE EMULSIONI E FUMI

CAMBIO UTENSILE E MAGAZZINO UTENSILE

Il cambio utensile automatico avviene tramite una doppia pinza di presa a camme orientabile. Il magazzino a 30 utensili (standard), espandibili, è posto a fianco della zona di lavoro, è fisso ed è del tipo a catena. Una protezione d'acciaio, che si apre automaticamente durante l'operazione di cambio utensile, separa il magazzino ed il braccio di scambio dall'area di lavoro mantenendoli puliti ed al riparo da trucioli e refrigerante. Gli utensili vengono gestiti con sistema Random e richiamati con un numero di utensile. La preparazione utensile avviene in tempo mascherato.
